布袋除尘设备报价清单案例
（一）烟气量：m3/h
（二）烟气温度：120℃
（三）进口含尘浓度：10g/Nm3
（四）出口含尘浓度：＜30mg/Nm3
（五）系统阻力：≤1800Pa
（六）处理后执行标准：
采用反吹布袋式除尘器，除尘效率达99.3%以上，废气排放≤10mg/m3，符合GBJ4-73工业“三废”排放标准，布袋可以方便地拆下进行清洗再使用。
系统工艺流程图
内循环水 压缩空气
↓ ↓
电炉—→吸罩—→水冷却降温箱—→袋式除尘器—→风机—→烟囱
↓
排灰—→运走

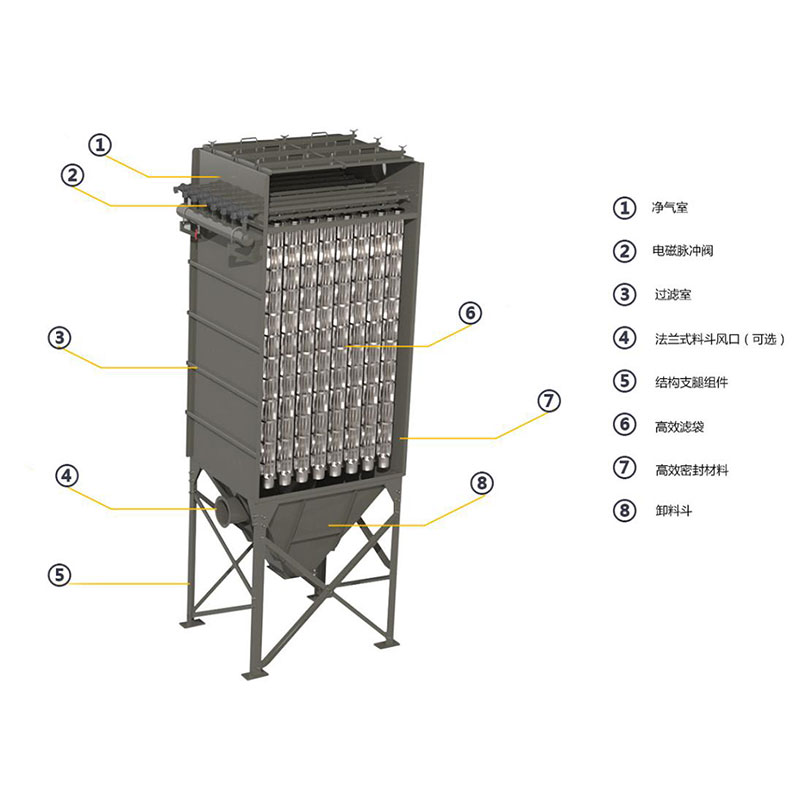

除尘器性能及参数
除尘器规格型号： | YDMC-200L |
处理风量： | 20000-25000m3/h |
过滤面积： | 200m2 |
过滤风速： | 2＜m/min |
滤袋尺寸： | Φ133mm×2500 mm |
滤袋数量： | 200条 |
滤袋材质： | 超细纤维覆膜（防油，防水，） |
适应温度： | 负10°-120° |
脉冲阀数量： | 30个 |
喷吹压力： | 0．8Mpa |
清灰方式： | 定时 |
清灰状态： | 在线 |
处理后排放浓度： | 13-25≤ mg/m |
除尘器阻力： | 1200＜Pa |
数量： | 1套 |
主引风机
风机型号：4-72-8C
转速： 2900 转/分
功率：22KW
风量：20000-25000 m3/h
全压：2950-3300 Pa
风机工作温度：120°
风机角度：45°
七、除尘器清灰用压缩空气
除尘器清灰用压缩空气机及储气罐用户可选择自提供，管网压力
为0.6～0.8MPa。
YDMC-200L设备清单：
序号 | 设备名称 | 参数 | 数量 |
1 | 布袋除尘器主机（含气源分配，喷吹管件，电磁脉冲阀，护栏，爬梯） | A4M×B2.2M×H6.3M | 1 |
2 | 布袋 | Φ0.130M×H2.5M | 200个 |
3 | 龙骨 | Φ0.115M×H2.45M | 200个 |
4 | 变频风机 | 22KW | 1台 |
5 | 变频控制电柜(脉冲控制仪) | 1套 | |
6 | 气源分配器 | DN165 | 1套 |
7 | 喷吹管件 | 1寸 | 20套 |
8 | 电磁脉冲阀 | DMF-Z-20S | 20个 |
9 | ￠550管道 | Q235A 5MM | 15米 |
10 | ￠530管道 | Q235A 4MM | 20米 |
11 | ￠325管道 | Q235A 4MM | 15米 |
12 | ￠530弯头 | Q235A 5MM | 3个 |
13 | ￠325弯头 | Q235A 4MM | 7个 |
14 | 吸罩 | Q235A 4MM | 2个 |
15 | 梯子，护栏 | 1套 | |
16 | 降温防火水冷却箱 | Q235A 4MM | 1套 |
